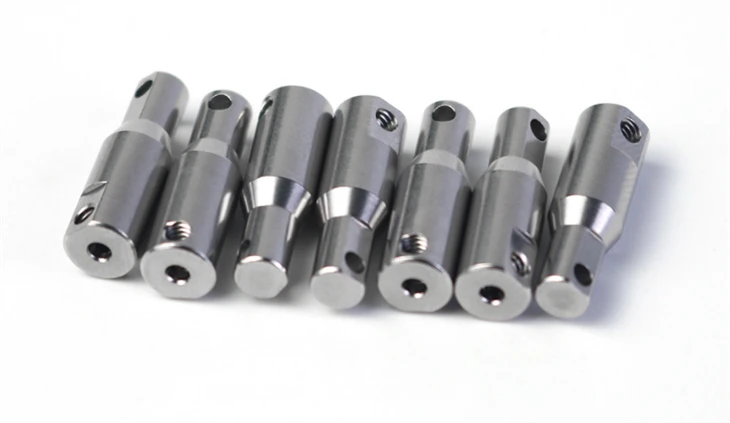

Precisieproces roestvrijstalen assen

Op het gebied van industriële precisieonderdelen is de zeer-precieze productie van speciaal-gevormde metalen assen altijd een technische uitdaging geweest. De precisie-roestvrijstalen as die we hebben gelanceerd, met een glad cilindrisch gedeelte met dubbele treden en een taps toelopend ontwerp, is een professionele oplossing die speciaal is ontwikkeld om aan deze vraag te voldoen. Het product is gemaakt van roestvrij staal 304 en wordt vervaardigd door de integratie van drie processen: CNC-draaien, nauwkeurig frezen en zeer-precies boren. Dit maakt de perfecte eenheid van complexe geometrische vormen en strenge tolerantie-eisen mogelijk.

Productstructuur en functionele kenmerken
Het hoofdgedeelte van dit product is een nauwkeurig geslepen, glad cilindrisch gedeelte. Op specifieke posities zijn er twee precieze stapovergangen en een conisch gebied. De dubbele-structuur heeft een progressief hoogteverschilontwerp. De eerste stap realiseert de basispositioneringsfunctie en de tweede stap biedt een secundaire montagereferentie. Dit getrapte ontwerp verspreidt effectief axiale spanning. Het conische gedeelte bevindt zich in het midden van het asonderdeel en heeft een nauwkeurige conische verhouding van 1:15, waardoor een zelfsluitende verbinding met het passende onderdeel wordt bereikt, waardoor de stabiliteit van de transmissie aanzienlijk wordt verbeterd.
Het belangrijkste voordeel van het product ligt in de synergie van drie belangrijke componenten: het gladde cilindrische gedeelte garandeert de nauwkeurigheid van lineaire beweging, de dubbele stappen bieden meerdere positioneringsreferentiepunten en het conische gebied zorgt voor de stabiliteit van dynamische interactie. Dit gecombineerde ontwerp is bijzonder geschikt voor precisiemechanische systemen die meer-trapstransmissie, nauwkeurige positionering en betrouwbare verbinding vereisen.

Geavanceerde integratie van productieproces
We gebruiken een productieproces in drie- fasen, waarbij "CNC-draaien de prioriteit heeft, fijnfrezen voor verfijning en boren voor verbetering". Ten eerste wordt het hoofdgedeelte van de ascomponent gevormd door een CNC-draaibank met hoge-precisie, inclusief de basisbewerking van het cilindrische gedeelte, de trede en de conus, zodat de axiale maattolerantie binnen ± 0,01 mm wordt gecontroleerd. Vervolgens wordt een vijfassige freesapparatuur gebruikt om het stapovergangsgebied fijn te bewerken, waardoor de spanningsconcentratiepunten worden geëlimineerd die bij traditionele verwerking kunnen optreden, waardoor de overgangscurve vloeiender en continu wordt.
Het boorproces is een van de technische hoogtepunten van dit product. Wij bewerken nauwkeurig doorlopende gaten in het midden van de as, met behulp van progressieve boortechnologie. De ingang heeft een geleidekegelhoekontwerp om ervoor te zorgen dat de fout in de uitlijning van de boorgatas en de onderdeelas minder dan 0,005 mm bedraagt. Alle verwerkingsstappen worden voltooid in een werkplaats met constante- temperatuur, en het online meetsysteem wordt gebruikt om de belangrijkste afmetingen in realtime te bewaken om consistentie in de massaproductie te garanderen.

Toepassingsscenario's en prestatievoordelen
Deze speciaal-gevormde roestvrijstalen as wordt veel gebruikt in de transmissiesystemen van geautomatiseerde apparatuur, de aanpassingsmechanismen van precisie-instrumenten en de roterende componenten van medische apparatuur, enz. De structuur met meerdere- stappen kan worden aangepast aan lagers en tandwielen van verschillende- afmetingen voor montage, het conische ontwerp maakt een betrouwbare verbinding mogelijk zonder de noodzaak van extra bevestigingen, en het centrale doorgangsgat- kan worden gebruikt voor de doorgang van draden of om de circulatie van koelvloeistof te ondersteunen.
Vergeleken met conventionele ascomponenten zijn de uitgebreide prestaties van dit product aanzienlijk verbeterd: de belastingsverdeling is redelijker, wat resulteert in een verlenging van de levensduur tegen vermoeiing met meer dan 40%; de multi-geïntegreerde productie garandeert algehele stijfheid, terwijl het gewicht met 25% wordt verminderd in vergelijking met traditionele massieve ascomponenten; het roestvrijstalen materiaal biedt uitstekende corrosieweerstand en het oppervlak heeft een speciale passivatiebehandeling ondergaan, waardoor een stabiele werking op lange- termijn in vochtige of milde chemische omgevingen mogelijk is.

Professionele technische ondersteuning en diensten
We bieden niet alleen producten met standaardspecificaties, maar we kunnen ook parameters aanpassen aan de specifieke behoeften van onze klanten, inclusief aangepaste opties zoals stapgrootte, conusverhouding, gatdiameter en oppervlakteruwheid. Elke batch producten wordt geleverd met een compleet materiaalrapport en nauwkeurige testgegevens om volledige overeenstemming met uw technische specificaties te garanderen.
Door de precisievoordelen van CNC-draaien, de complexe vormverwerkingsmogelijkheden van frezen en het functionele ontwerp van boren te integreren, hebben we met succes deze roestvrijstalen speciaal- gevormde as ontwikkeld die kan voldoen aan de veeleisende eisen van moderne precisiemachines. Neem contact op met ons technisch team voor gedetailleerde informatie of om aanpassingsmogelijkheden te bespreken. Laat ons u voorzien van betrouwbare precisietransmissieoplossingen voor uw apparatuur.
